使用Android SDK提供的Draw9Patch Tool

使用Android SDK的Draw9Patch工具，對於在Android環境下設計獨特風格的按鈕(擁有自己的背景底圖、特殊風格，而不是死板板的Android按鈕樣式)，會有事半功倍的效果。

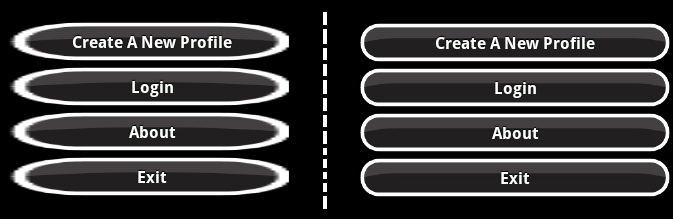

只要將設計好按鈕圖片，儲存成.png檔案格式，再透過Draw9Patch的幫助，即可協助我們設計的按鈕，在Android系統中保持樣式，不至於因為按鈕的文字描述過長，而導致圖片顯示失真。透過下圖我們可以明顯發覺，左方為失真的按鈕，右方則是透過Draw9Patch達到我們想要的效果。










【Draw9Patch使用步驟】


- 步驟一：開啟Draw9Patch工具
至Android SDK\tools\，目錄下執行draw9patch.bat即可開啟Draw9Patch視窗

- 步驟二：開啟圖片
　　拖曳.png圖片至Draw9Patch視窗，或透過File -> Open 9-patch開啟欲編輯圖片

- 步驟三：編輯圖片
　　Draw9Patch畫面如下圖所示，Draw9Patch工具會自動為我們的圖片，加上1px的透明外框，例如原本圖片格式為16*16，會變成18*18。在Draw9Patch視窗裡，我們是無法對圖片的內容進行編輯，僅能針對那1px的透明外框做設定。設定的方式是透過"滑鼠左鍵"（設定作用區）與"右鍵"（取消作用區）在外框上做點擊動作。

　　外框共有兩個部份需要詳做介紹：
1.　上方與左方（如下圖紅色部分）：當按鈕被延伸時，通常就是伸展下圖中"綠色"的區塊，通常這兩處只要指定1px的黑點即可。
2.　下方與右方（如下圖藍色部分）： 此兩處的黑點交集，表示其他UI元件可以在此Button中顯示的部分（可參考下圖說明）。

- 步驟四：儲存圖片
將編輯好的圖片存檔，工具會自動將副檔名改為.9.png。（切記千萬不可以將.9刪除）

- 步驟五：將圖片放至project對應的res路徑


完成如上步驟。恭喜！我們在Android系統中，就擁有一個具有獨特風格且具伸縮的按鈕元件。


【參考資料】
1.　Ken Yang 筆記 - Draw 9-patch
2.　Draw 9-Patch(*.9.png)實現講解
3.　Android SDK - Draw 9-patch
